膜与膜的连接

膜结构的空间曲面是由许多平面膜材经裁剪设计拼接而成，因为膜材幅宽较小，膜片间需经过接缝连接构成整体。膜材接缝的连接方法主要有：缝合连接、机械连接、粘合连接、热合连接等，如图：

一、缝合连接

1、缝合连接是用缝纫机将膜片缝在一起。这是一种传统的织物衔接方法，主要在工厂内制造完成；

2、其特点是比较经济，且质量简单容易控制。可是因为缝合连接的强度较低，一般不选用其他连接方法（如棉织物或氟塑料织物等），在结构的排水区要慎用缝合连接。

二、机械连接

机械连接又称螺栓连接，是在两个膜片的边际埋绳，并在其重叠方位用机械夹板将膜片连接在一起。

2、它是一种现场连接方法，一般适用于结构规模较大，需将膜材分成几个部分在现场拼接的状况。

三、粘结连接

1、粘结连接是经过粘合剂将膜片粘合在一同。

2、这种连接方法的耐久性较差，一般用于强度要求不高、现场临时修补或无法选用其它连接方式的地方。

四、热合连接

1、在结构上与粘合连接类似，它是将膜材部分的涂层加热交融，并对其施加必定的压力，使两片膜材牢固地连接在一起。

2、热合连接可在工厂完结，也能够在现场完成，它连接强度比较大，是一种较为安全的膜材链接方法。我国行将公布的《膜结构技术规程》即规定“膜材之间的主要受力缝宜选用热合连接”。

膜与索的连接

在进行膜－索节点设计时需求注意的问题是，由于索与膜之间的材料差异，使两者之间要留有一定的空隙，以适应在荷载作用下膜与索之间可能发生滑动。

膜与索的连接有单边连接（如边索）和双方衔接（如脊索和谷索）。如下图所示；

1、单边连接：常用的单边连接方法是将钢索穿入膜材热合的索套中，或选用铝合金或不锈钢夹板和螺栓来衔接膜材与钢索。图片给出了一种膜与谷索的双方连接结构。

2、双方连接：双方连接一般需求在其上面添加一层防水用的掩盖膜。

当膜面跨度在 15 米以上且无中间支承时，为减小膜面应力，能够使用索或合成纤维带对膜面进行部分结构加强。加强索能够缝进膜面内或设在膜面外，如下图所示。当加强索坐落膜面外侧时，应注意防止索本身的腐蚀以及因为冲突形成的膜面表皮损害。

索与索的衔接

一、双向钢索

1、双向钢索交叉节点可选用节点板连接，也可选用 U 形夹或夹板等夹具衔接，如图所示。

2、为了确保夹紧钢索，可选用低碳钢或高强螺栓。

3、需要注意的是，在无应力状态下被夹紧的索受拉后，其直径会减小，从而使夹持力降低，对此可经过二次旋紧螺栓来调整。

二、多向钢索

1、多向钢索之间可选用衔接板衔接，如图所示。

2、此刻应留意各钢索轴线要汇交于一点，以防止衔接板偏疼受力。

3、在进行衔接板设计时，应尽可能选用曲线造型，以展示膜结构的柔软。

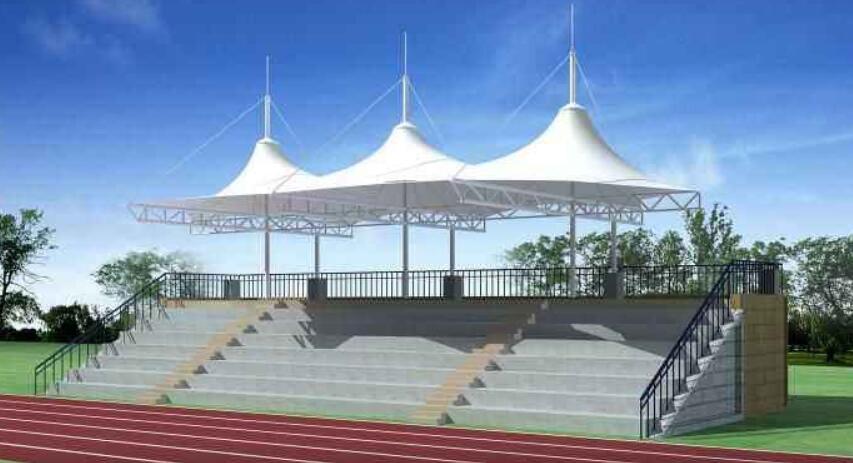

4、图片节点是体育场看台挑篷结构中内环索与脊索和谷索之间的一种衔接做法。

5、这种节点的受力很大，且直接关系到挑篷结构的全体稳定性，设计时要特别当心。

膜与支承构件的连接

1、膜材与边缘支承构件的连接一般有夹板连接、绳轨连接及束带连接。

2、夹板连接是使用刚性夹板将膜边绳直接固定在刚性鸿沟上。其做法较为简单，一般要求夹具应连续、可靠地夹住膜材边际，夹具与膜材之间应设置衬垫；当刚性边际构件有棱角时，应先倒角，使膜材光滑过渡。

3、绳轨衔接是先将膜边绳穿在铝合金制成的滑槽--绳轨(rope track)内，再经过拉力螺栓将绳轨与刚性鸿沟相连。经过调紧拉力螺栓来调整预张力，以满足施工张拉和二次张拉的要求。

4、张拉完结后可将较长的拉力螺栓剪短。膜与支承构件的束带连接结构和膜与索的束带链接结构类似，可经过调紧束带来张拉膜面。

索与支承构件及基础的链接

1、索可经过索端头锚具与直接焊接于钢构件上的耳板相连；

2、对于混凝土或其他材料的支承构件，可先预埋节点板再链接，或经过钢套箍链接；

3、根底锚固点处的索端部节点宜考虑选用可调的端头结构方式，以便利预张力的施加和二次张拉。

我们关于膜结构的运用已经是十分熟悉了，像是膜结构车棚就是常见的膜结构品种，可是我们知道，它的运用规模还有许多其他的方面，所以我们在生活中还是比较需求它的，可是如果在装置的时分，呈现比较大的失误或者是反常，就会对它的运用和功能的发挥都是一种比较大的影响，所以在装置的时分，我们是需求留意许多问题的。

今天就来和我们说说在装置的时分，一般会通过什么样的流程，一是预备工作，在装置之前需求预备的是十分多的，不光是人员的预备，还有许多关于东西啊，场所的预备，如果我们是在一个毛坯的场所进行施工的话，关于周围环境的整理也是必要的，一般要求是不能有其他杂质的存在，或者是膜结构车棚高低不平的现象。

其次就是装置工作了，这个过程是十分检测工作人员的专业性的，由于涉及到的操作难度是比较大的，所以在装置的时分，我们一定要当心细心。

而网架工程中的焊接是让诸多的它们完成结构整体的搭建是一种以焊接融合而成的一类建筑或者是产品。用途：跨度可做到15m中间不用柱子用于工厂临时仓库大排档物货挡雨汽车防晒大型活动场所帐篷厂等起到非常好的遮阳、挡雨、鉴于这种情况监理工程师必须做好以下各项工作：（l检查焊接原材料出厂质量证明书；检查焊工上岗证；督促进行必要的焊接工艺试验；施焊过程中强巡视检查监督落实各项技术措施；严格进行焊缝质量外观检查和焊缝尺寸实测；督促进行无损检测工作。验收钢材出厂前应提交以下资料：产品合格证设计和设计文件；过程技术问题处理的协议文件；钢材连接材料和油漆的质量证明书和试验报告；、焊缝检测记录资料；、油漆检测资料；主要构件运输记录；构件发运清单资料。钢梁设计：矩形截面梁是普通的受弯构件在设计时常被使用但材料利用率很低。

钢结构焊接中容易忽略的3个大问题您的技术知识钢结构焊接中容易忽略的3个大问题接头对接组合焊缝焊角尺寸不够T形接头、字接头、角接接头等要求熔透的对接或角对接组合焊缝其焊脚尺寸不够或设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼板缘连接焊缝的焊脚尺寸不够会使焊接的强度和刚度均达不到设计的要求。涂刷工程质量的控制应做到在钢结构涂刷前涂刷的构件表面不得有焊渣、油污、水和毛刺等异物涂刷遍数和厚度应符合设计要求。螺栓按照性能分为共个等级其中8级以上螺栓材质为低碳合金钢或中碳钢并经过热处理（淬火、回火通称为高强度螺栓8级以下（不含8级通称为普通螺栓。选定钢材时应考虑下列结构特点：结构的类型及重要性由于使用条件、结构所处部位等方面的不同结构可以分为重要、一般和次要类。多薄板的下料应剪切方式而避免用火焰切割。

焊接工程是钢结构和安装工程重要的分项之一监理工程师必须从事前准备施焊过程和成品检验各个环节切实作好焊接工程的质量控制工作。油漆钢材除锈经检查合格后在表面涂上道漆油漆应按设计要求配套使用面底漆干后在涂上中间漆和面漆涂层厚度达到设计要求在涂刷过程中应均匀不流坠。规格：根据客户实际尺寸订做。除锈及涂装工程施工人员要根据图纸要求以及除锈等级釆用不同除锈方法。螺栓连接之螺栓的材性和规格您的技术知识螺栓连接之螺栓的材性和规格常用的螺栓有MM、M2MM为螺栓符号。钢材选择是否合适不仅是一个经济问题而且关系到结构的安全和使用寿命。

工程施工过程中的部分问题及解决方法构件的生产问题门式钢架所用的板件很薄薄可用到4毫米。钢材的力学性能来说屈服点、抗拉强度、伸长率、冷弯性能、冲击韧性等各项指标是从各个不同的方面来衡量钢材质量的指标在设计钢结构时应该根据结构的特点选用适宜的钢材。对大型接头应采用复拧即两次紧固方法接头内各个螺栓能均匀受力。设计因素基础设计：基础造价与厂房所在地地质有密切关系基础施工工期约占厂房总工期的25%左右基础造价是钢结构厂房总造价的5%。焊接质量问题较多存在于手工焊缝这些问题有：焊瘤、夹渣、气孔、没焊透、咬边、错边、焊缝尺寸偏差大、不用引弧板、焊接变形不矫正、飞溅物清理不净等。

影晌钢结构厂房造价大因素您的技术知识影晌钢结构厂房造价大因素23原材料因素钢材与板材是钢结构厂房主要组成框架约占钢结构厂房全部造价的%%左右钢结构原材料市场的波动直接影晌钢结构厂房的造价。经除锈后的钢材表面用毛刷等工具清扫干净才能进行下道工序除锈合格后的钢材表面如在涂底漆前已返锈应重除锈。螺栓的紧固次序应从中间始对称向两边进行。终拧完毕应逐个检查对欠拧、起拧的应进行补拧或更换。焊接虽然比较简单但它是把两个金属产品进行连接融合成一体的主要技术形式。

钢结构_钢混结构_什么是混合结构和组合结构？混合结构是指不同部位的结构构件由两种或两种以上材料组成的结构，可以根据结构不同部位的受力特征，发挥不同材料构件的特长，使结构材料使用效率得到更充分的发挥、结构整体性能更为优越。如砌体一钢筋混凝土、钢一钢筋混凝土，钢管混凝土一钢筋昆凝土等。组合结构是指同一构件的不同部位有不同材料组成，如钢筋混凝土、钢骨混凝土、钢管混凝土、碳纤维混凝土、钢一混凝土组合楼板等。

钢结构_钢混结构_什么是混合结构和组合

一、钢一混凝土组合楼板：

钢一混凝土组合楼板下部用钢梁，上部用压型钢板和混凝土组合板。钢梁和混凝土板之间用剪力连接件连接。优点是能充分利用材料，提高钢梁的竖向和侧向刚度，缺点是钢材易腐蚀，耐火性差。

二、钢骨混凝土结构(又称劲性混凝土结构)：

钢骨混凝土是指配置钢骨，并按规定配置柔性钢筋的混凝士构件。有钢骨混凝土柱钢骨混凝土梁，钢骨混凝土剪力墙和钢骨混凝土简体等结构构件，钢骨是具有刚度和承载力、并配置于混凝上构件中的钢构件，采用钢板材或型材焊接拼制面成，也可直接采用轧制钢型材，分为实腹式和空腹式两种形式。

钢结构_钢混结构_什么是混合结构和组合

三、常见钢骨混凝土结构有：

钢骨混凝土框架、铜骨混凝土组合框架，部分组合框架(部分高度内为钢骨混凝土柱的钢框架，或部分高度内为钢骨混凝土柱的钢筋混凝土框架）钢骨混凝土剪力墙、钢骨混凝土核心筒、钢骨混凝土组合核心筒、混合结构（由部分钢骨混凝土构件和部分钢构件或钢筋混凝土构件组成的结构）等。钢骨混凝土有关的案例例如深圳帝王大厦，58层以下采用钢骨混凝土柱。马来西亚双塔，钢骨混凝土结构，共88层，高达452m，双塔大厦是两个独立的塔楼并由裙房相连，独立塔楼外形像两个巨大的玉米，故又名双峰大厦，它位于马来西亚首都吉隆坡，占地约5.72公顷，为综合办公楼建筑，它在第41和42层设计了一座空中过桥，将双塔相连，不但方便楼内的通信和交通，更在双峰之间设置了一个避难天桥通道，以备发生火灾时的安全疏散之用。

钢结构_钢混结构_什么是混合结构和组合

型钢混凝土结构中，由于在钢筋混凝土中增加了型钢，型钢具有高强度和良好的延性，以及型钢、钢筋、混凝土三位一体的工作使型钢混凝土结构具备了比传统的钢筋混凝上结构承载力大、刚度大、抗震性能好的优点。与钢结构相比，具有防火性能好，结构局部和整体稳定性好，节省钢材的优点，有针对性地推广应用此类结构，对我国多层和高层建筑的发展、优化和改善结构抗震性能都具有极其重要的意义。

钢结构_钢混结构_什么是混合结构和组合

四、钢管混凝土结构：

在封团的薄壁钢管中浇筑混凝土形成的组合结构称为钢管混凝土结构，以东京某住宅为例，该住宅地上3层，高9.9m,采用钢管混凝土柱，钢骨混凝土梁结构，是钢一土组合结构的一个成功范例，内部2排柱用圆管，外部4排柱用方管。
